自宅にカーポートを建てたいなと思ったとき、まず直面するのがカーポートの配置図をどう用意するかという問題ですよね。
車庫証明の申請や建築確認のときにも必要になるみたいですが、自分で手書きできるのか、それとも専門のソフトが必要なのか、調べれば調べるほど迷ってしまう方も多いかなと思います。
特に最近は法律のルールも変わって、配置図が持つ意味がすごく大きくなっているみたいなんです。
ジローそこで今回は、カーポートの配置図に関する基本的な知識や、失敗しないためのチェックポイントについて、私なりに調べて分かったことを分かりやすくまとめてみました。
【記事のポイント】
1.建築確認申請で、カーポートの配置図が求められる理由と面積の基準
2.2025年の建築基準法改正による、確認申請の義務化と注意点
3.車庫証明の申請で必要になる、配置図の具体的な書き方と必須項目
4.Canvaなどの便利なツールを使った、図面作成の方法と敷地設計のコツ
建築確認申請で必要なカーポートの配置図と法規
カーポートを建てるのって、実はただ敷地に屋根を設置するだけじゃなくて、法律上の「建築物」として扱われるそうなんです。そのため、建てる場所やサイズによっては建築確認申請という手続きが必要になります。
ここでは、その申請でどうしてカーポートの配置図が重要になるのか、そしてどんな法律が関係しているのかを一緒に見ていきましょう。
- 建築確認申請が必要となる面積の基準
- 提出が義務付けられる図面の種類と役割
- 2025年建築基準法改正による影響とリスク
- 建ぺい率の緩和措置を受けるための要件
- 隣地境界線からの後退距離と斜線制限

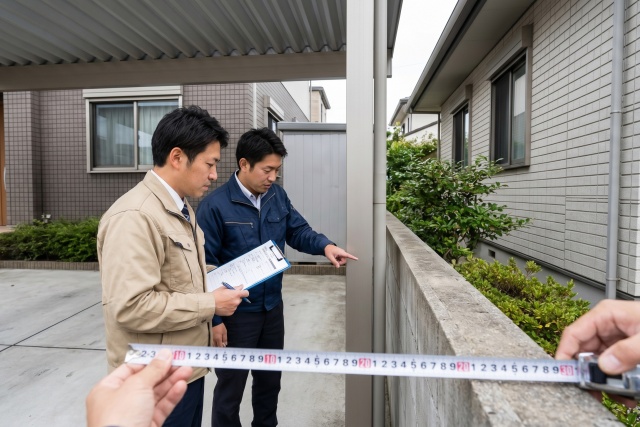

建築確認申請が必要となる面積の基準
カーポートは屋根と柱があるため、建築基準法では立派な建築物になるみたいですね。そのため、新築の更地に設置する場合は、どんなに小さなサイズでも必ず確認申請が必要になるそうです。
既存の住宅がある敷地に後から増築する場合は、床面積が10平方メートルを超えるかどうか、または防火地域・準防火地域に指定されている場所かどうかが分かれ道になります。一般的な1台用のカーポートでも、幅2.7メートル×奥行5.0メートルだと約13.5平方メートルになってしまうので、10平方メートルの基準を簡単に超えてしまいます。
つまり、多くの場合は防火地域外であっても申請が必要になるケースが、ほとんどのようです。ただし、これらはあくまで一般的な目安なので、正確な情報は公式サイトをご確認いただくか、お住まいの自治体の窓口で確認してみてくださいね。
増築の場合でも、極小のテラス屋根などのように10平方メートル以下で、かつ防火・準防火地域外であれば確認申請は不要なこともあるみたいです。
ジローでも、法律に適合させる義務自体はあるので注意が必要ですね。

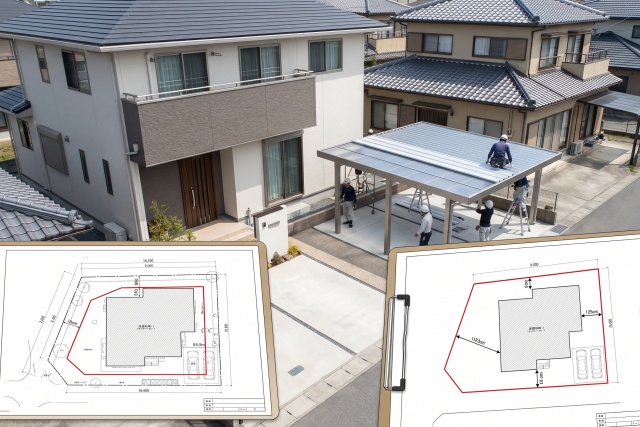

提出が義務付けられる図面の種類と役割
建築確認申請を出すときには、カーポートの配置図だけでなく、いくつかの専門的な図面や書類をセットにして提出しなければいけないそうです。メーカーのカタログに載っている汎用的な図面だけだと、その土地固有の境界線や建ぺい率の計算データが足りないので、そのままでは申請に使えないみたいですね。
| 図面・書類の名称 | 主な記載項目 | 役割と重要性 |
|---|---|---|
| 配置図 | 敷地境界線、カーポートの正確な位置、隣地からの後退寸法、母屋との位置関係、排水設備など | 敷地全体の中でカーポートがどこに位置しているのかを明確にします。 |
| 平面図・立面図 | 形状、床面積、天井の高さ、屋根の形状、柱の配置や太さ | サイズを明示して、高さ制限や建ぺい率の計算根拠になります。 |
| 構造図 | 柱、梁、屋根材の寸法や材質、基礎の形状、アンカーボルトの配置 | 強度や耐久性を確認するための図面で、専門業者への依頼が推奨されます。 |
| 構造計算書 | 耐風圧性能、積雪荷重への対応力、基礎の固定方法 | 台風や地震に対する安全性を証明するもので、大型製品などで必須になります。 |
ジローメーカーのカタログに載っている汎用的な図面だけだと、その土地固有の境界線や建ぺい率の計算データが足りないので、そのままでは申請に使えないみたいですね。
2025年建築基準法改正による影響とリスク
実は2025年4月に建築基準法が大きく改正されて、外構業界ではかなり話題になっているみたいです。これまでは「4号建築物」という枠組みによって、審査の手続きを一部簡略化できていたのですが、その特例の範囲がギュッと縮小されました。
アルミ製やスチール製の一般的なカーポートも、この法改正によって大部分が厳格な確認申請を求められる区分に移ってしまったそうです。
もし、手続きをしないで勝手に施工してしまうと、違法建築物とみなされるリスクがとても高くなります。行政から是正指導や撤去命令が出たり、罰則が適用されたりすることもあるみたいなので、本当に気をつけないといけません。
さらに、敷地の建ぺい率をオーバーしてしまうと、将来その住宅をリフォームしたり売却したりするときに、ローンの審査に通らなくなるという致命的な経済的リスクもあるそうです。
ジロー最近は、審査自体に数ヶ月かかるケースも増えているみたいなので、スケジュールには余裕を持ったほうがよさそうですね。
建ぺい率の緩和措置を受けるための要件
敷地に建物を建てられる割合を示す「建ぺい率」ですが、カーポートを設置するときは、既存の家の面積にカーポートの面積をプラスして計算しなければなりません。指定された建ぺい率（一般的には30%〜80%程度）を超えてはいけないというルールがあります。
ただし、カーポートのように壁がない開放的な構造のものには、一定の条件をクリアすれば、柱や屋根の端から1メートルの部分を計算から除外できる建ぺい率の緩和措置が、用意されているそうです。
その要件が、こちらです。
- 柱の間隔（スパン）が2メートル以上あること
- 天井の高さ（梁下の有効高さ）が2.1メートル以上あること
- 地階を除く階数が1階（平屋構造）であること
- 外壁のない部分が連続して4メートル以上あること
- 柱や屋根から隣地境界線までの距離が原則1メートル以上離れていること
ここで特に見落としがちなのが、5つ目の「隣地境界線から1メートル以上離す」というルールのようです。駐車のしやすさを考えて境界線ギリギリに建ててしまうと、この緩和措置が使えなくなって、建ぺい率オーバーになってしまうトラブルが頻発しているみたいです。
ジローまた、後からサイドパネルを付けたり、三方を囲ったりすると、開放性の条件から外れて厳しい基準が課されることになるそうなので注意しましょう。

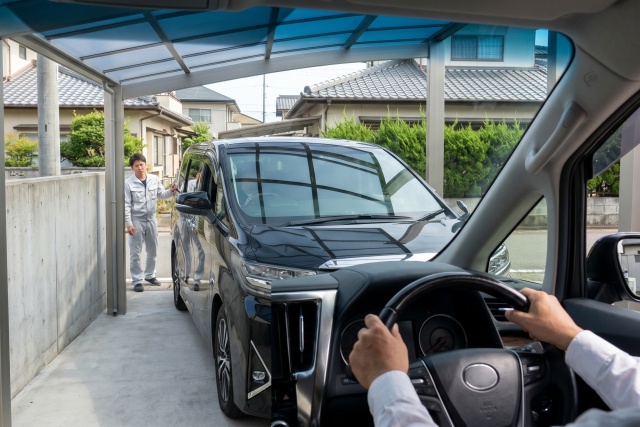

隣地境界線からの後退距離と斜線制限
配置計画を立てるときは、民法のルールも意識する必要があります。民法第234条では、建物を建てるときは境界線から「50センチ以上の距離」を保たなければならないとされているそうです。カーポートもこの対象になることが多く、確認申請の審査でも前提とされるケースがあるみたいですね。
また、自治体によっては条例や地区計画でもっと厳しい後退距離（たとえば1メートル以上など）が決められていることもあるので、事前に管轄の自治体へ確認しておくのが安心かなと思います。
さらに、北側隣地の日当たりを守る「北側斜線制限」や、道路の採光を守る「道路斜線制限」といった高さの制限にも引っかからないように、カーポートの最高高さをしっかり検証する必要があります。
特に、敷地の中に高低差（道路から30センチ〜1メートル以上の段差など）がある場合は、地盤面（GL）や床高（FL）の正確な高低差を配置図に記録して、擁壁や土留め工事の計画を立てる必要があるそうです。
ジロー工事の難易度も高低差によって変わるため、最終的な判断は専門家にご相談ください。
車庫証明や設計で役立つカーポートの配置図
ここまでは少し難しい法律のお話でしたが、ここからは実際に車を停めるスペースとしての実用的な視点や、車庫証明の申請に使うための配置図について見ていきましょう。
車庫証明の配置図は、建築確認申請のものとは目的が違って、車がちゃんと敷地に収まるか、道路からスムーズに出入りできるかを証明するためのものだそうです。
- 車庫証明申請における所在図と配置図の違い
- 物件タイプ別の具体的な書き方と必須項目
- 図面作成における縮尺の基本と高低差設計
- 車種別の駐車スペース計画と必要寸法の目安
- Canvaなどの作成支援ツールとデータの活用
- 法適合と実用性を両立するカーポートの配置図
車庫証明申請における所在図と配置図の違い
車庫証明の申請を警察署に行うときは、「所在図」と「配置図」という、2つの図面を用意することになります。同じ用紙に書くこともありますし、別々に分けることもあるみたいですね。
まず所在図のほうは、自分の家（使用の本拠）と駐車場（保管場所）がどこにあるのか、その全体的な位置関係を示すためのものです。周辺の目印になる建物などを書いて、自宅からの直線距離（原則2キロ以内）を矢印で結んで記載します。
一方で配置図は、車を停めるスペースそのものの詳細な寸法や、周りの道路の幅などを書く図面です。こちらは手書きやパソコンのソフトを使って、直接用紙に書き込んでいくのが一般的だそうです。
ジロー最近は、Googleマップなどのネット地図を印刷して添付すればOKな場合が多いので、ずいぶん楽になりました。
物件タイプ別の具体的な書き方と必須項目
車庫証明用の配置図に書くべき内容は、一戸建てなのかマンションなのかなど、物件のタイプによって重要なポイントが変わってくるみたいです。
一戸建ての場合
駐車スペースの縦と横の幅、出入り口の幅、面している道路の幅員、自宅の建物の輪郭などを記載します。駐車するスペースを赤色などで囲んで分かりやすくするのがコツだそうです。カーポートがある場合は、その有効高さも大事になります。
分譲・賃貸マンション・アパートの場合
駐車スペースのサイズに加えて、アパートの名前や自室の位置、駐車場全体の輪郭、自分が契約している駐車枠の番号、出入り口や前面道路の幅などを書きます。周辺の目印（ガソリンスタンドなど）を書き添えることもあります。
機械式・タワー式駐車場の場合
機械式の場合は、スペースのサイズや出入り口の幅だけでなく、車両の制限値（高さ、幅、長さ、重量）や、契約している段数（1F、B1など）を文字で書き添えます。
タワー式の場合も、何階に停めるのかや、建物の出入り口と道路の位置関係、表示板に書かれている制限事項を記載します。複雑な内部構造を立体的に描く必要はなく、上から見た平面的な図で大丈夫だそうです。
特にカーポートなどの屋根がある場所に停める場合、車の高さが屋根の梁にぶつからないか、警察の方が実際に確認するときに厳しくチェックされるみたいです。
ジローそのため、地面から屋根の一番低い部分（梁）までの有効高さを、必ずメートル単位で明記しておく必要があります。
図面作成における縮尺の基本と高低差設計
配置図や平面図を見るときに、知っておきたいのが「縮尺（スケール）」です。広い敷地を正確に縮小して、紙に表現するために使われます。図面の右下などに「S = 1/100」や「S = 1/50」と、書かれているのを見たことがあるかもしれません。
実際の寸法を計算するときは、「実際の寸法 ＝ 図面上の長さ × 縮尺の分母」という計算式を使います。たとえば1/100の図面で、定規で測って5センチだった場所は、実際には5メートル（500センチ）ということになりますね。
1/200は敷地全体のざっくりとした位置関係を見るため、1/100はカーポートの位置決めや境界からの距離を測るため、1/50は基礎の断面や駐車スペースの傾斜など細かい設計をするために、使い分けられるそうです。
また、雨水を道路や側溝にうまく流すために、駐車場のコンクリートには「水勾配」という傾斜がつけられます。車両が通る場所には1/40〜1/25くらいの勾配をつけるのが一般的みたいですが、ここで注意したいのが高低差です。
ジロー敷地に傾斜がある場合、手前と奥で地面の高さ（GL）が変わるため、配置図にそれを反映しておかないと、思ったより天井が低くて車が入らないなんて、トラブルの原因になってしまうそうです。
車種別の駐車スペース計画と必要寸法の目安
カーポートの配置図を考えるうえで一番ワクワクするけれど、一番失敗したくないのが本当に自分の車が快適に停められるかという、サイズの問題ですよね。車検証に書かれている車のサイズぴったりにスペースを作ってしまうと、ドアが開けられなかったり、人が通れなくなったりしてしまいます。
無理なく乗り降りするためには、車の幅にプラスして「ドアの開閉幅として1.1メートル〜1.3メートルほど」、後ろのトランクを開けるために「車の長さにプラスして50センチ〜1.0メートルほど」の余裕をそれぞれ見込むのが、失敗しない設計の黄金律だそうです。
| 車両タイプ | 車両自体の目安寸法 | 推奨間口 | 推奨奥行 | 推奨される高さ（柱） |
|---|---|---|---|---|
| 軽自動車 | 全幅1.48m以下、全長3.40m以下、全高2.00m以下 | 2.4m | 5.0m | 2.0m（標準柱） |
| コンパクトカー | 全幅1.60m程度、全長4.00m程度、全高1.45m程度 | 2.4m〜2.7m | 5.0m | 2.0m（標準柱） |
| セダン・SUV | 全幅1.70m〜2.00m、全長4.50m〜4.80m、全高1.55m程度 | 2.7m〜3.0m | 5.4m | 2.3m（ロング柱） |
| 大型ミニバン（アルファード等） | 全幅1.85m、全長4.94m、全高1.95m（ミラー幅除く） | 3.0m | 5.7m | 2.5m（ロング柱） |
また、車を2台並べて停める並列駐車の場合は、車同士のドアがぶつからないように中型車＋軽自動車でも、間口5.5メートル〜6.0メートル以上が必要になるみたいですね。3台並列なら、間口8.1メートル〜9.0メートル以上が目安になるそうです。
ジローさらに、前面道路の幅が狭い（4.0メートル未満など）と、車を曲げるときに切り返しが必要になるため、駐車スペースの間口をかなり広め（3.7メートルなど）に設計しないと駐車が難しくなるそうなので、配置図を作るときは道路の幅も慎重に測る必要があります。
Canvaなどの作成支援ツールとデータの活用
最近は、専門的なCADの知識がなくても、自分で配置図を作れる便利なツールがたくさんあるみたいです。たとえば、オンラインデザインツールの「Canva」を使うと、ブラウザ上で直感的に配置図が作れるそうですよ。
「配置図」や「レイアウト図」のテンプレートを検索して、車や駐車スペースのアイコンをドラッグ＆ドロップではめ込み、メートル単位の寸法を入力するだけで、車庫証明に使えるような高解像度のPDF図面が作れるみたいです。
他にも、3Dでシミュレーションができる「3Dマイホームデザイナー」の体験版や、海外製の「Sweet Home 3D」、スマホやiPadでAR合成ができる「RIKフォトタッチ」といったアプリを使えば、LIXILや三協アルミなどの実際のカーポート製品を我が家の写真と合成して、圧迫感がないかを事前に確かめることもできるそうです。
ポチップ
ポチップ
ジローまた、主要なメーカーの公式サイトでは、設計のプロ向けに2Dや3DのCADデータ、さらには防火性能を証明する「屋根材認定書」などの書類も無償でダウンロードできるようになっているみたいなので、これらを活用するとさらに正確な計画が立てられそうですね。
法適合と実用性を両立するカーポートの配置図
ここまでカーポートの配置図について色々と調べてきましたが、車庫証明のための配置図であれば、Canvaなどのツールを使ったり、Googleマップを印刷して手書きで寸法を書き込んだりすることで、個人でも比較的短時間で不備のない書類を作ることができそうですね。
ただ、建築確認申請を伴うような本格的な設置計画になると、2025年4月の法改正（4号特例の縮小）の影響もあって、個人で進めるのはかなりハードルが高いというのが正直なところかなと思います。
一応、床面積30平方メートル以下の一般的なカーポートなら資格がなくても自主申請はできるルールにはなっているみたいですが、実際のところは、難しい建築基準法の解釈や、地盤に合わせた構造基礎図の作成、審査機関からの専門的な質問への対応などが必要になります。
そのため、違法建築になってしまったというトラブルを防ぎ、大切なわが家の不動産価値を守るためにも、確認申請が必要なケースでは、最初から一級・二級建築士の資格を持っているエクステリアの専門業者さんやハウスメーカーさんに、カーポートの配置図作成と代理申請をお任せするのが、結局のところ一番安心で安全な方法なのかもしれませんね。
ジローまずは、信頼できる専門家に相談してみるのがおすすめです。
